Zestaw Tigo CCA + TAP to kompletne rozwiązanie do monitoringu i komunikacji instalacji fotowoltaicznej na poziomie pojedynczego modułu. System zapewnia pełną kontrolę nad pracą optymalizatorów Tigo TS4, zwiększa bezpieczeństwo instalacji oraz umożliwia zaawansowaną diagnostykę i analizę wydajności całego systemu PV. Idealne rozwiązanie zarówno dla nowych instalacji, jak i modernizacji istniejących systemów fotowoltaicznych.

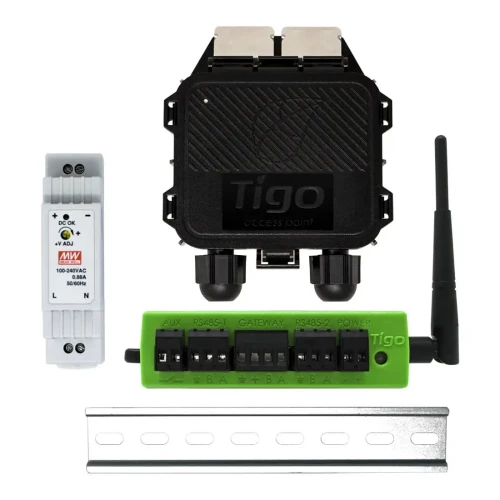

Zestaw zawiera:
- 1 x CCA Tigo Cloud Connect Advanced
- 1 x zasilacz indoor na szynę DIN
- 1 x bramkę Tigo TAP (Gateway)
Jeden moduł CCA obsługuje do 900 optymalizatorów Tigo TS4 oraz współpracuje z maksymalnie 7 bramkami Tigo TAP, co pozwala na skalowanie systemu nawet w dużych instalacjach fotowoltaicznych.

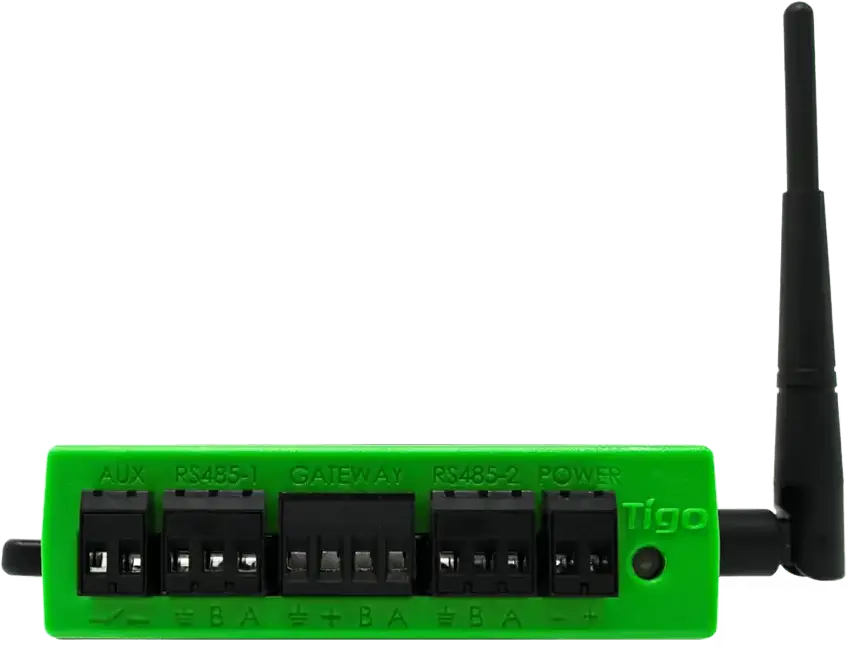

Tigo Cloud Connect Advanced (CCA)
Tigo Cloud Connect Advanced (CCA) to nowoczesny rejestrator danych i bramka komunikacyjna dla instalacji fotowoltaicznych wyposażonych w urządzenia Tigo TS4. Umożliwia zaawansowany monitoring pracy modułów PV, szybki dostęp do danych systemowych oraz integrację z falownikami, magazynami energii i licznikami energii. Dzięki współpracy z platformą Tigo Energy Intelligence użytkownik otrzymuje pełną kontrolę nad wydajnością instalacji - zarówno w czasie rzeczywistym, jak i w analizie historycznej.
Najważniejsze zalety urządzenia
- Obsługa modułów Tigo TS4-A-O, TS4-A-S oraz TS4-A-M
- Integracja z platformą Tigo Energy Intelligence
- Współpraca z falownikami wielu producentów
- Szybki dostęp do danych dla instalatora i użytkownika
- Możliwość wykrycia awarii pojedynczego panelu bez wchodzenia na dach
- Komunikacja przez Ethernet, Wi-Fi lub sieć komórkową
- Kompaktowa konstrukcja z montażem na szynie DIN
Elastyczna integracja z systemem fotowoltaicznym
CCA współpracuje z wieloma urządzeniami wykorzystującymi komunikację Modbus, dzięki czemu możliwe jest podłączenie m.in.:
Cloud Connect Advanced pełni funkcję centralnego punktu komunikacyjnego dla całej instalacji PV. Urządzenie zbiera dane z optymalizatorów Tigo TS4 oraz innych elementów systemu, umożliwiając szczegółową analizę pracy każdego modułu. W połączeniu z punktem dostępowym TAP zapewnia również obsługę funkcji Rapid Shutdown zgodnej z normami NEC 2017, 2020 oraz 2023.
Specyfikacja techniczna CCA
| Napięcie wejściowe | 12-24 VDC (≤2 TAP) / 24 VDC (≥3 TAP) |
|---|---|
| Pobór mocy | 3 - 10 W |
| Temperatura pracy | od -20°C do +85°C |
| Wymiary | 31 x 115,5 x 71,5 mm |
| Waga | 126 g |
| Montaż | Uchwyt DIN w zestawie |
| Chłodzenie | Konwekcja naturalna |

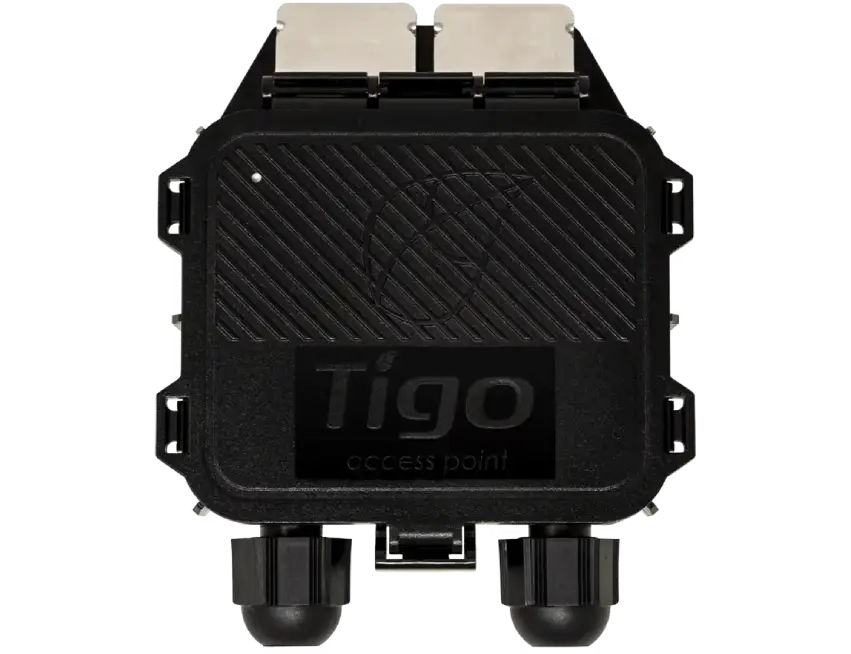

Tigo Access Point (TAP)
Bezprzewodowa komunikacja i monitoring modułów fotowoltaicznych
Tigo Access Point (TAP) to urządzenie odpowiedzialne za bezprzewodową komunikację pomiędzy modułami Tigo TS4 a jednostką Cloud Connect Advanced (CCA). TAP umożliwia monitorowanie pracy modułów na poziomie pojedynczego panelu oraz zwiększa bezpieczeństwo instalacji dzięki funkcji szybkiego wyłączania systemu.
Kluczowe korzyści
- Bezprzewodowa komunikacja z TS4
- Współpraca z CCA i Tigo EI
- Szybki montaż bez narzędzi
- Monitoring PV w czasie rzeczywistym
- Bezpieczeństwo Rapid Shutdown
- Konfiguracja przez aplikację Tigo
Zasięg i możliwości systemowe
Specyfikacja techniczna TAP
| Zakres napięcia roboczego | 5 VDC - 25 VDC |
|---|---|
| Pobór mocy | 0,5 W średni / 1 W szczytowy |
| Typ przewodu | RS485 (18-22 AWG) |
| Wymiary z uchwytem | 126,2 x 130,0 x 26,8 mm |
| Waga | 227 g |
| Temperatura pracy | od -30°C do +70°C |
| Stopień ochrony | IP68 / TYPE 3R |
Połączenie urządzeń Tigo Cloud Connect Advanced (CCA) oraz Tigo Access Point (TAP) tworzy zaawansowany system zarządzania instalacją fotowoltaiczną. Rozwiązanie zapewnia monitoring modułów na poziomie pojedynczego panelu, zwiększa bezpieczeństwo systemu oraz umożliwia integrację z najważniejszymi elementami infrastruktury PV.
