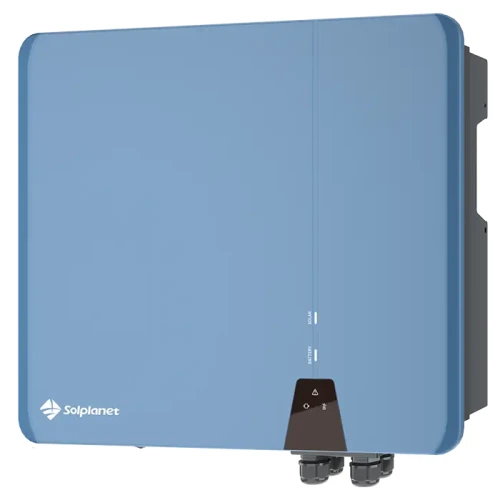

Falownik hybrydowy 3-fazowy Solplanet AISWEI 06kH-T2 2 MPPT

Falownik hybrydowy Solplanet ASW06kH-T2 6 kW, 2 MPPT

Solplanet ASW06kH-T2 to trójfazowy falownik hybrydowy o mocy znamionowej 6 kW, przeznaczony do współpracy z instalacją fotowoltaiczną i magazynem energii. Model posiada dwa niezależne trackery MPP i pozwala podłączyć instalację PV o mocy do 9000 Wp.

Falownik może wykorzystywać energię z paneli do zasilania bieżących odbiorników, ładowania baterii lub oddawania energii do sieci. W połączeniu z odpowiednim magazynem energii umożliwia również korzystanie z energii zgromadzonej wcześniej oraz zasilanie wydzielonych odbiorów w przypadku awarii sieci.

Najważniejsze cechy Solplanet ASW06kH-T2

• moc znamionowa AC: 6000 W,
• maksymalna moc instalacji PV: 9000 Wp,
• 2 niezależne trackery MPP,
• zakres napięcia MPP 150–950 V,
• maksymalne napięcie wejściowe DC 1100 V,
• maksymalny prąd wejściowy 20 A na wejście MPP,
• maksymalna moc ładowania i rozładowania baterii 6000 W,
• zakres napięcia baterii 120–600 V,
• bateria typu LiFePO4,
• funkcja zasilania awaryjnego EPS,
• czas przełączenia na zasilanie awaryjne <10 ms,
• maksymalna sprawność 98,2%,
• sprawność europejska 97,5%,
• komunikacja WLAN/Ethernet przez Ai-Dongle,
• stopień ochrony IP66.

Zalety użytkowania

ASW06kH-T2 oferuje wiele korzyści, które sprawiają, że zarządzanie energią staje się prostsze i bardziej efektywne. Oto najważniejsze zalety tego modelu:

• Inteligentne zarządzanie energią: Możliwość programowania głębokości rozładowania (DOD), ustawień mocy i czasu użycia.
• Szybkie przełączanie: Czas przełączania na tryb zasilania awaryjnego poniżej 10 ms zapewnia stabilność zasilania nawet w przypadku przerw w dostawie energii.
• Wysoka wydajność: Przewymiarowanie DC/AC do 150% pozwala na maksymalne wykorzystanie instalacji fotowoltaicznej.

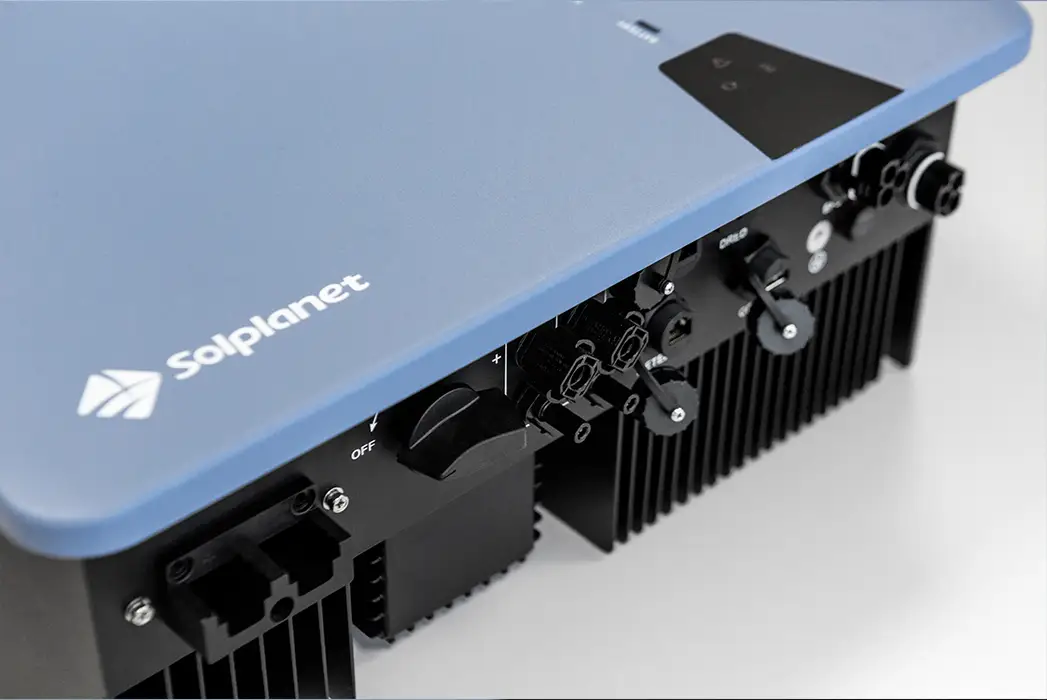

• Łatwy montaż: Złącza firmy Phoenix Contact umożliwiają instalację bez użycia narzędzi, oszczędzając czas i zwiększając wygodę.
• Trwałość: Certyfikat IP66 zapewnia odporność na kurz, wilgoć i zmienne warunki pogodowe.
• Intuicyjne monitorowanie: Aplikacja mobilna i interfejs WiFi/LAN umożliwiają łatwe śledzenie i zarządzanie pracą systemu w czasie rzeczywistym.

Jak działa falownik hybrydowy Solplanet?

ASW06kH-T2 łączy funkcje falownika fotowoltaicznego i urządzenia współpracującego z magazynem energii. Energia produkowana przez instalację PV może zostać wykorzystana bezpośrednio przez odbiorniki, skierowana do ładowania baterii lub przekazana do sieci.

W trybie autokonsumpcji energia z fotowoltaiki jest w pierwszej kolejności wykorzystywana przez lokalne odbiorniki. Jeżeli dostępna jest bateria, falownik może również korzystać z energii w niej zgromadzonej.

Użytkownik może także skonfigurować harmonogramy ładowania i rozładowywania baterii. Pozwala to dostosować sposób zarządzania energią do wybranego sposobu pracy instalacji.

Magazyn energii i kompatybilne baterie

ASW06kH-T2 obsługuje magazyn energii o napięciu w zakresie 120–600 V. Maksymalna moc ładowania i rozładowania wynosi 6000 W, a maksymalny prąd ładowania i rozładowania to 30 A. Dokumentacja podaje typ baterii LiFePO4.

Należy jednak pamiętać, że falownik może być stosowany wyłącznie z dopuszczonymi przez AISWEI bateriami litowo-jonowymi, zgodnymi z wymaganym zakresem napięcia wejściowego urządzenia. Przed doborem magazynu energii należy więc sprawdzić jego kompatybilność z falownikiem.

Zasilanie awaryjne EPS

Falownik Solplanet ASW06kH-T2 posiada funkcję EPS, która umożliwia zasilanie wydzielonych obciążeń podczas awarii sieci energetycznej.

Po utracie zasilania z sieci falownik odłącza się od niej i tworzy trójfazową sieć awaryjną dla odbiorników podłączonych do portu EPS. Energia może być wtedy dostarczana z baterii oraz instalacji fotowoltaicznej. Czas przełączenia na pracę awaryjną wynosi poniżej 10 ms.

Funkcja EPS jest przeznaczona do zasilania odpowiednio wydzielonych obwodów. Nie oznacza automatycznego zasilania wszystkich odbiorników w budynku.

2 MPPT i instalacja fotowoltaiczna do 9 kWp

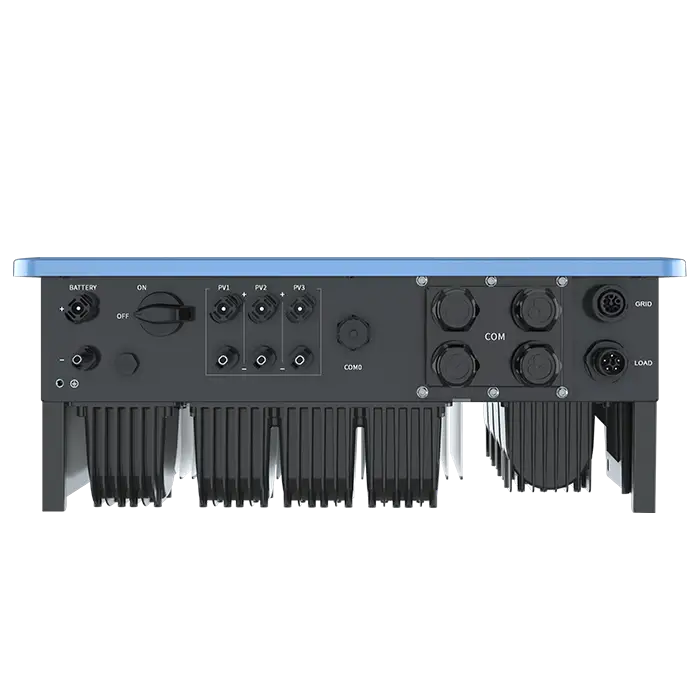

ASW06kH-T2 ma dwa niezależne trackery MPP, dzięki czemu instalację PV można podzielić na dwa niezależnie śledzone obwody. Maksymalna moc matrycy fotowoltaicznej dla tego modelu wynosi 9000 Wp. Zakres napięcia MPP wynosi 150–950 V, a maksymalne napięcie wejściowe DC to 1100 V.

Falownik może współpracować z modułami monokrystalicznymi, polikrystalicznymi oraz cienkowarstwowymi, pod warunkiem spełnienia wymagań określonych w dokumentacji producenta.

Monitoring i komunikacja

W zestawie znajduje się Ai-Dongle, który umożliwia konfigurację i monitorowanie pracy falownika. Moduł obsługuje komunikację przez WLAN oraz Ethernet, dzięki czemu dane dotyczące instalacji mogą być dostępne w aplikacji i przez połączenie z Internetem.

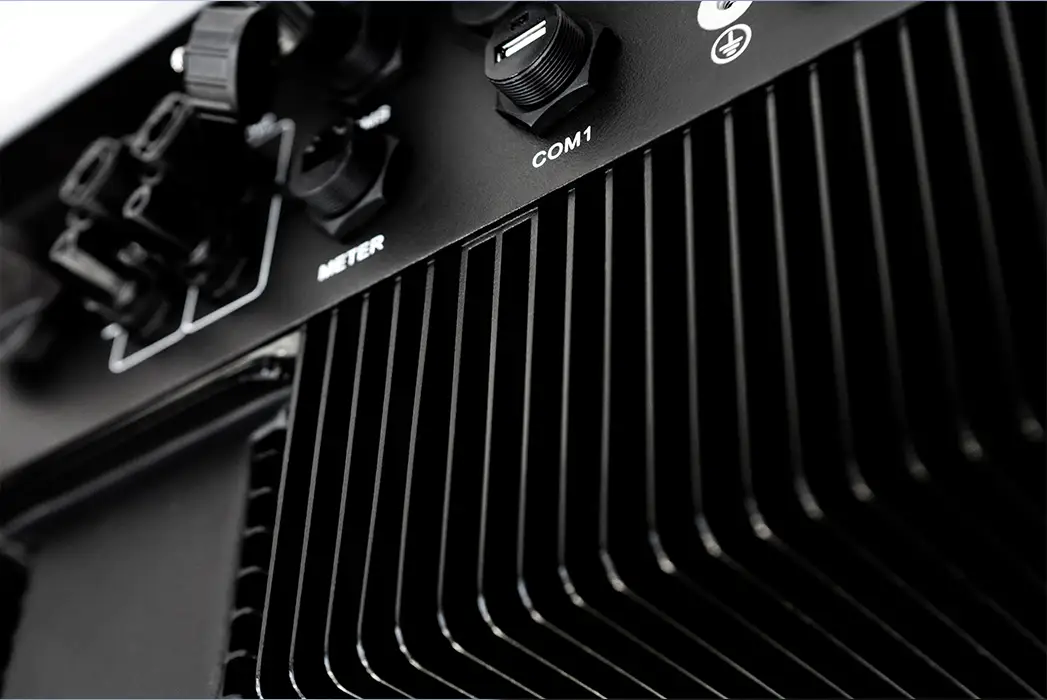

Falownik posiada również interfejsy RS485, RS485/CAN oraz Modbus RTU. Możliwe jest m.in. połączenie z systemem zarządzania baterią BMS, inteligentnym licznikiem oraz urządzeniami monitorującymi innych producentów zgodnymi z AISWEI Modbus.

Ograniczenie mocy oddawanej do sieci

ASW06kH-T2 posiada funkcję ograniczenia mocy czynnej odprowadzanej do sieci. Falownik może mierzyć przepływ energii w punkcie przyłączenia i odpowiednio regulować moc oddawaną do sieci.

Do realizacji tej funkcji można wykorzystać dostarczane przekładniki prądowe. Producent przewiduje również możliwość zastąpienia ich odpowiednim inteligentnym licznikiem zatwierdzonym przez AISWEI.

Parametry techniczne

Parametry pochodzące z tabeli danych technicznych producenta zostały dobrane dla wersji ASW06kH-T2, a nie dla pozostałych modeli serii.

Montaż i warunki pracy

Falownik ma obudowę o stopniu ochrony IP66 i jest przeznaczony do montażu na wsporniku przyściennym. Może pracować w temperaturze od -25°C do +60°C. Producent zaleca jednak, aby dla optymalnej pracy temperatura otoczenia była niższa niż 40°C.

IP66 nie oznacza, że urządzenie można zamontować w dowolnym miejscu. Producent zaleca unikanie bezpośredniego promieniowania słonecznego oraz zapewnienie odpowiedniej przestrzeni wokół falownika.

Montaż, podłączenie i uruchomienie powinny być wykonywane przez odpowiednio przeszkolone i wykwalifikowane osoby.

Dla kogo jest Solplanet ASW06kH-T2?

ASW06kH-T2 będzie odpowiednim rozwiązaniem dla osób i instalacji, w których potrzebne jest połączenie fotowoltaiki, magazynu energii i zarządzania energią w jednym urządzeniu.

Model sprawdzi się szczególnie tam, gdzie istotne są:

• instalacja PV o mocy do 9000 Wp,
• obsługa dwóch niezależnych obwodów MPPT,
• współpraca z kompatybilnym magazynem energii,
• zwiększanie wykorzystania energii produkowanej na miejscu,
• możliwość zasilania wydzielonych odbiorów podczas awarii sieci,
• monitoring instalacji przez WLAN lub Ethernet.
